O concreto, um dos materiais de construção mais comumente utilizados, apresenta vantagens significativas na resistência à compressão e em outros aspectos devido às suas propriedades compostas únicas. No entanto, a baixa resistência à tração e a tenacidade insuficiente do concreto limitam sua aplicação mais ampla na engenharia estrutural. O concreto convencional é propenso a fissuras sob tensão ou flexão, o que rapidamente se propaga até a ruptura. Na construção de infraestrutura moderna, condições de trabalho complexas e ambientes agressivos (como cargas elevadas, ataque de soluções salinas e ciclos de congelamento-degelo) exigem mais do desempenho do material.
O surgimento do concreto-reforçado com fibra fornece uma abordagem eficaz para melhorar a fragilidade do concreto. Adicionar um único tipo de fibra (como fibra de aço, fibra de polipropileno ou fibra de vidro) ao concreto pode melhorar significativamente sua resistência a rachaduras, resistência ao impacto e durabilidade. Contudo, o efeito de reforço de uma única fibra muitas vezes tem limitações. Por exemplo, embora a fibra de aço seja eficaz na melhoria da resistência à tração e à fissuração, ela carece de dispersão e resistência química. As fibras sintéticas (como a fibra de polipropileno), embora bem dispersas, sofrem de baixa rigidez e resistência. Portanto, surgiu a tecnologia de fibra híbrida, combinando duas ou mais fibras para utilizar plenamente as propriedades de diferentes fibras.
O papel das fibras híbridas
O conceito central da tecnologia de fibra híbrida é aproveitar as propriedades complementares de diferentes fibras para superar as limitações do reforço de-fibra única, alcançando assim um desempenho geral mais alto. Por exemplo, a combinação de fibra de aço e fibra de polipropileno pode melhorar simultaneamente a resistência à tração e a resistência à fissuração do concreto, ao mesmo tempo que reduz a largura da fissura. O efeito sinérgico da fibra de carbono e da fibra de basalto pode reduzir o peso da estrutura e, ao mesmo tempo, melhorar a resistência do material a altas temperaturas e à corrosão química. Além disso, pesquisas recentes descobriram que a introdução de microfibras, como nanofibras ou bigodes, pode melhorar significativamente a microestrutura do concreto, melhorando ainda mais o seu desempenho geral. Com o-estudo aprofundado do concreto reforçado com fibra híbrida-, sua aplicação na engenharia prática está se tornando cada vez mais extensa. De estruturas-de carga pesada, como pontes e túneis, até engenharia naval e instalações de alta-temperatura, o concreto de fibra híbrida oferece soluções inovadoras para condições de trabalho complexas que os materiais tradicionais têm dificuldade em enfrentar.

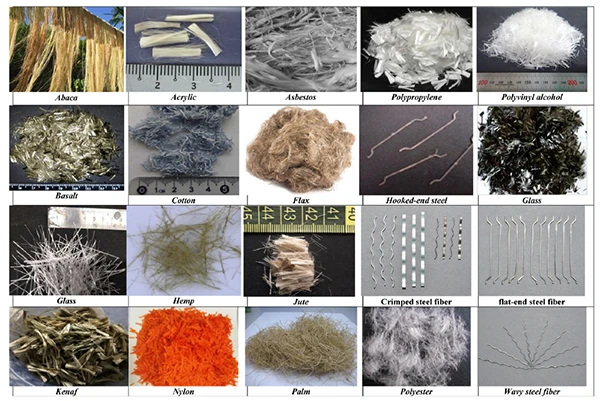

Tipos comuns de fibras de concreto:
Compósitos de fibras são materiais compósitos compostos por duas ou mais fibras reforçadas com a mesma matriz. Eles não apenas reduzem custos, mas também potencializam os pontos fortes e fracos, criando um efeito híbrido. Existem muitos tipos diferentes de fibras, cada uma com suas propriedades físicas e químicas únicas. Com base no material da fibra, eles podem ser categorizados da seguinte forma:
Fibra de aço:Uma das fibras mais comuns utilizadas para reforçar o concreto, apresenta propriedades de reforço significativas devido à sua alta resistência à tração e rigidez. A fibra de aço preenche efetivamente as fissuras, reduzindo a propagação das fissuras e aumentando a resistência à tração, flexão e impacto do concreto. Seu principal mecanismo de ação é a ponte de fissuras e o aumento da tenacidade à fratura, melhorando efetivamente a tenacidade geral do concreto. Contudo, a fibra de aço tem certas limitações na dispersão, especialmente em grandes volumes de concreto, onde a distribuição desigual da fibra pode afetar o desempenho do concreto. Além disso, a fibra de aço apresenta baixa resistência à corrosão química e à umidade, limitando sua aplicação em determinados ambientes especializados.
Fibra de polipropileno:uma fibra sintética, apresenta excelente dispersibilidade e resistência química e é amplamente utilizada em concreto. A fibra de polipropileno pode efetivamente melhorar a resistência às fissuras do concreto e reduzir a propagação de microfissuras no concreto através de sua rede de fibras finas. A fibra de polipropileno tem baixa resistência à tração e rigidez, portanto, quando usada sozinha, pode afetar a resistência geral do concreto. No entanto, ele pode controlar efetivamente a propagação de fissuras e melhorar significativamente a resistência ao gelo e a impermeabilidade do concreto, tornando-o particularmente eficaz em ambientes-de baixa temperatura e em engenharia hidráulica.
Fibra de vidro:Usado principalmente para aumentar a resistência à tração, resistência à flexão e resistência ao impacto do concreto. Sua alta resistência e excelente dispersibilidade o tornam amplamente utilizado em diversos projetos. Em comparação com a fibra de aço, a fibra de vidro oferece resistência superior a produtos químicos e à umidade, tornando-a adequada para uso em ambientes altamente corrosivos, como engenharia hidráulica e naval. No entanto, a fibra de vidro é frágil e propensa a quebrar, limitando a sua aplicação em projetos que exigem alta ductilidade ou resistência à fadiga.
Fibra de carbono:Devido à sua resistência extremamente alta, baixa densidade e excelente resistência à corrosão, tornou-se recentemente um material de reforço de concreto cada vez mais popular. A fibra de carbono pode aumentar significativamente a resistência à tração do concreto. Sua baixa densidade reduz o peso do concreto, tornando-o adequado para utilização em estruturas leves. A fibra de carbono apresenta excelente resistência a altas temperaturas e corrosão química, tornando-a adequada para projetos que operam em ambientes-de alta temperatura e meios químicos agressivos. No entanto, seu custo relativamente alto limita sua aplicação em-grande escala.
Fibra de basalto:Uma fibra natural com excelente resistência a altas temperaturas e ataques químicos. A fibra de basalto apresenta estabilidade superior em comparação com fibras de aço e vidro em ambientes corrosivos e de alta-temperatura, mantendo assim amplas perspectivas de aplicação em engenharia naval, condições de{2}}altas temperaturas e engenharia química. A adição de fibra de basalto pode melhorar a resistência ao fogo e à corrosão do concreto, tornando-o particularmente adequado para uso em meios corrosivos, como água salgada e ambientes ácidos. No entanto, devido ao elevado custo de processamento da fibra de basalto, a sua ampla adoção em algumas aplicações continua a ser um desafio.
Nanofibras ou bigodes:Um material de reforço emergente com área superficial e resistência excepcionalmente altas. A incorporação dessas microfibras no concreto pode melhorar sua microestrutura, aumentando ainda mais sua resistência à compressão, resistência a trincas e impermeabilidade. Por exemplo, bigodes de carbonato de cálcio, como material de reforço em escala nano-, podem melhorar significativamente as propriedades de compressão do concreto, ao mesmo tempo que melhoram a estrutura microscópica dos poros do concreto, aumentando sua durabilidade e resistência ao congelamento-degelo.
Mecanismo Sinérgico de Fibras de Concreto
2.1 Mecanismo de Ação da Fibra de Aço
As fibras de aço são um componente crucial para aumentar a resistência à fissuração do concreto, apresentando alta resistência, alto módulo e excelentes propriedades de tração. As fibras de aço normalmente preenchem fissuras, limitando sua propagação e, assim, melhorando efetivamente a tenacidade e a resistência ao impacto do concreto. Quando o concreto é submetido a forças externas, as fibras de aço, atuando como reforço, resistem à propagação de fissuras através de sua alta resistência, evitando a fratura rápida sob tensão. Uma vez desenvolvidas as fissuras, as fibras de aço preenchem as fissuras, agindo como pontes, absorvendo a tensão de tração e evitando o crescimento adicional de fissuras.
A introdução de fibras de aço normalmente melhora significativamente a resistência à tração, as propriedades de flexão e a resistência à fadiga do concreto. Eles são particularmente utilizados em projetos sujeitos a grandes variações de carga, como projetos de infraestrutura como estradas, pontes e túneis. Porém, quando utilizadas isoladamente, as fibras de aço apresentam baixa dispersão no concreto e baixa resistência química. As fibras de aço são facilmente corroídas por ácidos fortes, bases ou alta umidade, levando à degradação do desempenho. Portanto, em aplicações práticas, elas são frequentemente combinadas com outros tipos de fibras para compensar estas deficiências.
2.2 O papel das fibras sintéticas
A fibra de polipropileno, uma fibra sintética comumente usada, é caracterizada por boa dispersibilidade, excelente resistência química e resistência à umidade. A fibra de polipropileno forma uma rede de microfibras dentro da matriz do concreto. Esta rede melhora significativamente a resistência à fissuração do concreto, reduzindo a largura da fissura e distribuindo a tensão nos estágios iniciais da fissuração.
O principal mecanismo de ação da fibra de polipropileno é o controle de fissuras. Quando o concreto é submetido a forças externas, a fibra de polipropileno reduz a taxa de propagação de microfissuras, aumentando a rede de fibras dentro do concreto. Quando ocorrem fissuras, as fibras preenchem as fissuras e distribuem a tensão, evitando eficazmente a expansão das fissuras, melhorando assim a tenacidade e a resistência ao impacto do concreto. Além disso, a introdução da fibra de polipropileno ajuda a melhorar a resistência ao gelo e a impermeabilidade do concreto.
O efeito da incorporação de fibras híbridas no desempenho do concreto
A aplicação de fibras híbridas no concreto tem sido extensivamente estudada e pesquisas mostram que elas podem melhorar significativamente as propriedades mecânicas do concreto, particularmente suas propriedades fundamentais, como compressão, tração e resistência à flexão. Essas melhorias não apenas melhoram o desempenho estrutural do concreto, mas também fortalecem sua capacidade-de carga e durabilidade sob condições extremas de trabalho. Ao combinar racionalmente diferentes tipos de fibras, como fibras de aço, fibras de álcool polivinílico e fibras de vidro, as fibras híbridas podem alcançar efeitos sinérgicos, superando as limitações das fibras individuais e melhorando significativamente o desempenho do concreto.
A resistência à compressão é uma das propriedades mecânicas mais importantes do concreto, impactando diretamente a segurança e a capacidade de carga-das estruturas de concreto. Normalmente, quando o concreto é submetido a cargas de compressão, as fissuras se propagam inicialmente a partir de pontos fracos ou áreas irregulares do concreto. Essa propagação de fissuras não apenas reduz a capacidade de carga-do concreto, mas também acelera a falha por fadiga. No entanto, a adição de fibras híbridas pode efetivamente modificar o comportamento de suporte de carga do concreto, aumentando assim sua resistência à compressão.
A pesquisa mostrou que a introdução de fibras híbridas pode melhorar significativamente a resistência à compressão do concreto. A adição de 0,5% e 1,0% de fibra de aço ao cimento auto{{4}adensável de alta resistência (HSSCC) aumentou a resistência à compressão de 28-dias em 1% e 11%, respectivamente. A resistência à compressão dos grupos experimentais contendo fibras de polipropileno foi inferior à do grupo controle. A substituição das fibras de aço por 0,3% e 0,4% de fibras de polipropileno em amostras híbridas reforçadas com fibra contendo 0,5% de fibra reduziu significativamente a resistência à compressão das amostras híbridas.
As resistências à compressão do cimento de poço de petróleo-reforçado com fibra híbrida-após a cura por 3, 7 e 28 dias foram de 18,4 MPa, 28,2 MPa e 38,7 MPa, respectivamente. Em comparação com o cimento padrão para poços de petróleo, essas resistências à compressão aumentaram 48,94%, 24,05% e 25,68%, respectivamente. A fibra híbrida melhorou significativamente a resistência à compressão. A adição de fibras atua como um conector dentro da matriz de cimento do poço de petróleo, inibindo o desenvolvimento de trincas e melhorando a resistência da matriz. Contudo, à medida que o teor de fibra aumenta, as fibras tornam-se dispersas de forma desigual dentro da matriz de cimento e tendem a aglomerar-se, compensando parcialmente o efeito de reforço das fibras na matriz de cimento. Especificamente, a distribuição de fibras mistas-de aço, polipropileno e bambu-no concreto cria uma rede de fibra-tridimensional. Estas fibras resistem eficazmente ao início e propagação de fissuras quando o concreto é submetido a cargas de compressão. As fibras de aço, com sua alta resistência e rigidez, suportam e dispersam com eficácia as cargas compressivas, reduzindo a concentração de tensões internas no concreto e evitando a rápida propagação de fissuras.
Resumo:
O concreto reforçado com fibra de concreto (CRFC) tem sido gradualmente aplicado em diversos campos devido às suas propriedades mecânicas e de durabilidade únicas. O concreto reforçado com fibra híbrida (HFRC) apresenta amplas perspectivas de aplicação em pontes, estradas, estruturas marítimas e instalações-de alta temperatura. Na construção de pontes, o HFRC pode melhorar significativamente a durabilidade e a resistência à fissuração das estruturas, prolongando efetivamente a sua vida útil. Em áreas-de alto tráfego, como estradas e pistas de aeroportos, a resistência ao impacto e a rachaduras do HFRC fazem dele uma escolha de material ideal.
Além disso, o HFRC é particularmente proeminente em concreto de ultra-alto-desempenho (UHPC) e concreto-autoadensável (SCC). O UHPC apresenta excelente durabilidade e resistência sob condições extremas, enquanto o SCC tem excelente fluidez e propriedades de auto{4}}compactação, tornando-o adequado para estruturas complexas. A introdução do HFRC otimizou ainda mais as propriedades mecânicas, a durabilidade e a trabalhabilidade desses dois tipos de concreto de alto-desempenho.
Embora o HFRC possa melhorar significativamente as propriedades mecânicas e a durabilidade do concreto, sua aplicação prática ainda enfrenta vários desafios. Primeiro, a distribuição uniforme de HFRC no concreto continua a ser uma questão fundamental. Devido às diferenças nos tipos e comprimentos das fibras híbridas, a distribuição das fibras no concreto pode ser irregular, o que pode levar a desvios de desempenho em determinadas áreas. Portanto, como garantir a dispersão uniforme das fibras híbridas no concreto tornou-se um desafio técnico em aplicações de engenharia.
