Espaçamento incorreto, fixação solta, fita protetora danificada ou entrada de concreto no recesso podem dificultar a abertura e o alinhamento dos laços de fio durante a montagem do painel. Para fábricas de concreto pré-moldado, a instalação confiável começa com a seleção da caixa de laço correta, a verificação dos desenhos de produção e o posicionamento preciso de cada unidade na fôrma. Este guia explica o processo completo, incluindo instalação de fábrica, inspeção pré{2}}de vazamento, verificações de desmoldagem e conexão-no local, ajudando a reduzir erros de instalação e melhorar a confiabilidade das juntas de parede pré-moldadas.
O que é uma caixa de arame?
Uma caixa de arame é um componente fundido-usado para conectar painéis de parede de concreto pré-moldados a outros painéis de parede ou colunas de concreto.
Normalmente consiste em uma caixa de aço galvanizado, um laço de cabo de aço flexível, uma luva de compressão e uma capa protetora. Durante a produção de pré-moldados, a caixa de aço é fixada na fôrma lateral enquanto a alça de arame permanece dobrada dentro da reentrância.
Após a montagem dos painéis pré-moldados, as alças são abertas na junta vertical. Uma barra de reforço é colocada através dos laços sobrepostos e a junta é preenchida com a argamassa especificada.
As caixas de arame, o reforço e a argamassa endurecida funcionam juntos como um sistema de conexão completo.
Loop de caixa de conector duplo
Loop de caixa de conector de cabeça única
Onde as caixas de arame são usadas?
Você pode usarcaixas de laço de fioem juntas verticais onde elementos pré-moldados de concreto necessitam de uma conexão mecânica confiável. As aplicações comuns incluem juntas de parede-a{2}}parede, conexões de parede-a-coluna, paredes divisórias internas e painéis de parede pré-moldados externos.
Eles são especialmente úteis quando você precisa de uma conexão que possa ser preparada na fábrica e concluída rapidamente no local. As caixas são fundidas na borda do painel, enquanto as alças de arame permanecem protegidas durante o transporte. Após a montagem, abra os laços, insira a barra de reforço vertical especificada e rejunte a junta.
Você deve selecionar o tipo de caixa, comprimento do laço e espaçamento de acordo com o projeto de conexão aprovado, espessura do painel, largura da junta e transferência de carga necessária. Não escolha o produto apenas pelo tamanho da caixa ou pela aparência.
O que você deve verificar antes da instalação?
Antes de instalar as caixas de arame, você deve confirmar os requisitos de conexão e os detalhes do produto para evitar erros de posicionamento ou problemas de alinhamento do local.
Tipo e tamanho da caixa
Verifique se o projeto requer um único oucaixa de laço de fio duplo. Confirme as dimensões da caixa de aço e o diâmetro do cabo de aço.
Comprimento do laço
Certifique-se de que a projeção do laço corresponda à largura da junta projetada e aos detalhes da conexão.
Espaçamento de instalação
Siga o desenho aprovado para espaçamento vertical e distâncias das bordas. Não copie dimensões de outro projeto.
Direção de instalação
Confirme se cada abertura da caixa está voltada para a futura junta do painel e alinhada com o elemento pré-moldado adjacente.
Folga de reforço
Verifique se o cabo de aço embutido não interfere no reforço, nas âncoras de içamento ou em outras inserções.
Condição do produto
Inspecione a caixa, o cabo de aço, a luva de compressão e a fita protetora quanto a deformações, danos ou corrosão antes da fundição.
Como instalar caixas de arame na fábrica de pré-moldados
Um processo de instalação consistente ajuda a reduzir erros de posicionamento, melhorar a eficiência da produção e garantir que as caixas de arame estejam prontas para conexões confiáveis de parede pré-moldada após a fundição.
Inspecione as caixas de arame
Antes da instalação, verifique cada caixa de laço de fio para ter certeza de que corresponde ao desenho de produção. Inspecione a caixa de aço, o cabo de aço, a luva de compressão e a fita protetora quanto a danos, deformação ou corrosão. Confirme se o comprimento do laço e o tipo de caixa estão corretos antes de mover o produto para o molde. Substituir um componente incorreto antes da fundição é muito mais fácil do que reparar um painel pré-moldado acabado.
Marque as posições de instalação
Utilize o desenho de produção aprovado para marcar cada ponto de instalação na fôrma lateral. Meça a partir de um ponto de referência fixo, como a parte inferior do painel, em vez de medir de uma caixa para outra. Este método ajuda a manter o espaçamento preciso e reduz erros de medição cumulativos durante a produção em lote.
Use uma faixa de posicionamento reutilizável
Se você fabricar os mesmos painéis de parede repetidamente, considere usar um compensado reutilizável ou uma tira de posicionamento de aço. Uma faixa de posicionamento permite colocar rapidamente várias caixas de arame, mantendo o espaçamento consistente. Pode reduzir o tempo de medição, melhorar a repetibilidade e simplificar as inspeções de qualidade. Sempre verifique a faixa de posicionamento em relação ao desenho de produção mais recente antes de cada execução de produção.

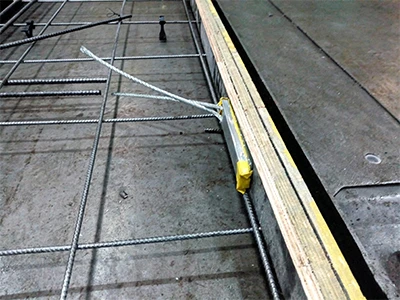

Fixar as Caixas na Fôrma
Prenda cada caixa de arame firmemente contra a fôrma usando os furos de fixação pré-perfurados e fixadores adequados para seu sistema de molde. Após a instalação, verifique se a caixa não se move ou gira quando pressionada manualmente. Uma caixa fixada com segurança tem menos probabilidade de se deslocar durante a colocação de reforço, vazamento de concreto ou vibração.
Verifique a posição do cabo de aço
Confirme se o cabo de aço embutido segue a direção necessária e tem espaço suficiente para reforço, âncoras de içamento e outros componentes embutidos. O cabo de aço deve permanecer reto, sem dobras ou torções acentuadas. Se ocorrer interferência, revise o layout do reforço em vez de modificar o cabo de aço.
Sele a abertura da caixa
Inspecione a fita protetora ou cobertura antes de despejar concreto. Deve vedar completamente a abertura e manter a alça de arame dobrada dentro da caixa. Uma tampa danificada pode permitir que a pasta de concreto entre no recesso, dificultando a abertura do laço após a desmoldagem.
Conclua uma inspeção pré-de vazamento
Antes da fundição, faça uma inspeção final em cada caixa de arame instalada. Verifique modelo, quantidade, posição, espaçamento, sentido de instalação e condição de fixação. Você também deve confirmar se as coberturas protetoras estão intactas e se há espaço suficiente ao redor do cabo de aço embutido. O registro dessas verificações ajuda a melhorar a consistência e a rastreabilidade da produção.
Despeje e compacte o concreto
Despeje o concreto cuidadosamente ao redor das caixas de arame embutidas e compacte-o uniformemente. Evite bater diretamente na caixa de aço com a mangueira de concreto ou vibrador, pois o impacto excessivo pode deslocar a caixa ou danificar a tampa protetora. A compactação adequada garante que a área de ancoragem esteja totalmente apoiada, mantendo a caixa corretamente posicionada.
Inspecione as caixas após a desmoldagem
Depois que o painel atingir a resistência de desmoldagem necessária, remova a fôrma e inspecione cada caixa de arame. Verifique o posicionamento correto, limpe as aberturas dos recessos, vazamentos de concreto, caixas de aço danificadas ou rachaduras ao redor da borda do painel. Deixe as alças de arame dobradas dentro da caixa durante o armazenamento e transporte para protegê-las de danos acidentais até a instalação no local.
Como a conexão do loop de fio é concluída no local?
Depois que os elementos pré-moldados são entregues e posicionados, a fita protetora é removida e as alças de arame são abertas na junta vertical. Os laços dos painéis de parede adjacentes devem alinhar-se e sobrepor-se de acordo com o desenho de ligação aprovado.
A barra de reforço vertical especificada é então inserida através das alças e a junta é selada e preenchida com argamassa adequada. A argamassa deve fluir ao redor das alças de arame, reforço e reentrâncias da caixa para formar a conexão completa.
Para a fábrica de pré-moldados, o espaçamento preciso da caixa, a altura de instalação, a direção do loop e a projeção são especialmente importantes. Erros cometidos durante a fundição podem dificultar o alinhamento dos laços quando os painéis chegam ao local. A disposição final das armaduras, a largura da junta e o procedimento de grauteamento deverão sempre seguir o desenho do projeto aprovado.
Problemas comuns de instalação de caixa de loop de fio
Você pode evitar a maioria das falhas na caixa de arame verificando o posicionamento, a fixação, a vedação e a folga do reforço antes da fundição do concreto.
Espaçamento incorreto
Se você instalar caixas com espaçamento incorreto, os laços poderão não corresponder ao projeto de conexão aprovado. Siga sempre o último desenho de produção.
Fixação solta
Uma caixa solta pode se mover durante o vazamento ou vibração. Certifique-se de que cada caixa esteja firmemente apoiada na fôrma.
Direção de instalação errada
A abertura da caixa deve ficar voltada para a futura junta. Uma caixa invertida pode dificultar ou impossibilitar o uso do loop.
Fita protetora danificada
Fita rasgada ou solta pode permitir que a pasta de concreto entre no recesso.
Interferência de Reforço
Verifique se o cabo de aço não entra em conflito com reforços, âncoras de içamento ou outras inserções.
Vazamento de concreto na caixa
Sele as lacunas entre a caixa e a fôrma para manter o recesso limpo.
Abrindo Loops Antes do Transporte
Mantenha as alças dobradas durante o armazenamento e transporte para evitar dobras ou danos por impacto.
Forçando Loops Desalinhados
Não force a barra através de loops desalinhados. Verifique primeiro a posição do painel e a instalação da caixa.
Conclusão
A instalação confiável da caixa de arame depende do posicionamento preciso, fixação segura da fôrma, vedação eficaz e inspeção consistente. Ferramentas de instalação padronizadas e verificações pré{1}}de vazamento podem ajudar as fábricas de pré-moldados a reduzir erros e melhorar a eficiência da produção em lote.
Envie o tipo de caixa, comprimento do laço, quantidade e desenhos necessários para verificar as especificações disponíveis e opções de entrega.
Perguntas frequentes
P: As alças de arame devem ser abertas antes da fundição do concreto?
R: Não. As alças devem permanecer dobradas e protegidas dentro da caixa de aço durante a fundição, armazenamento e transporte.
P: Como as caixas de arame são fixadas na fôrma?
R: Eles geralmente são fixados por meio de furos pré-perfurados usando pregos, parafusos ou outro método de fixação aprovado e adequado ao molde.
P: O espaçamento da caixa pode ser ajustado pelos trabalhadores da fábrica?
R: O espaçamento deve seguir o desenho de conexão aprovado. Não deve ser alterado sem confirmação técnica. As causas comuns incluem fita protetora danificada, má vedação e lacunas entre a caixa e a fôrma.
P: O que faz com que o concreto entre no recesso?
R: As causas comuns incluem fita protetora danificada, vedação deficiente e lacunas entre a caixa e a fôrma.
P: Os cabos de aço danificados ainda podem ser usados?
R: Cabos de aço com fios quebrados, corrosão severa, dobras acentuadas ou mangas danificadas não devem ser fundidos no painel sem avaliação técnica.
